SOTRONIX Druckdatenlogger

Zur Rohrnetzanalyse, dem Auffinden von Druckstößen oder zur Langzeitüberwachung.

Sotronix Druckdatenlogger unterstützen Sie bei diesen Aufgaben mit einer hervorragenden Genauigkeit, einfachster Bedienung und einem baustellengerechten Gehäuse.

Durch sein wasserdichtes Aluminium Gehäuse sind auch Messungen unter schwierigen Umweltbedingungen möglich.  Eine überflutete Hydrantenkappe stellt kein Problem dar und das stabile Gehäuse nimmt auch eine rauhe Behandlung nicht übel.
Mit einer Speichermöglichkeit von bis zu 2 Millionen Messpunkten ist der Druckdatenlogger für langlaufende Messungen perfekt geeignet. Abhängig vom Speicherintervall können Messungen mit einer Laufzeit von bis zu 10 Jahren durchgeführt werden.

 Zum Auffinden von Druckstößen steht ein Speicherintervall von 62 ms zur Verfügung. Bei diesem Intervall ist der Logger in der Lage 24 Stunden lang aufzuzeichnen.  Durch die Analysemöglichkeiten im STX-Controlcenter ist es nachfolgend problemlos möglich die Druckstöße grafisch darzustellen.

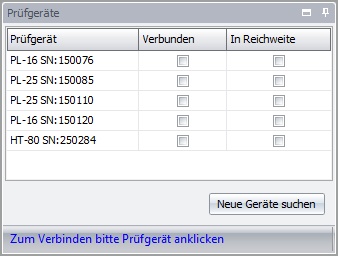

Der Drucklogger wird mittels Bluetooth vom STX-Controlcenter ausgelesen.

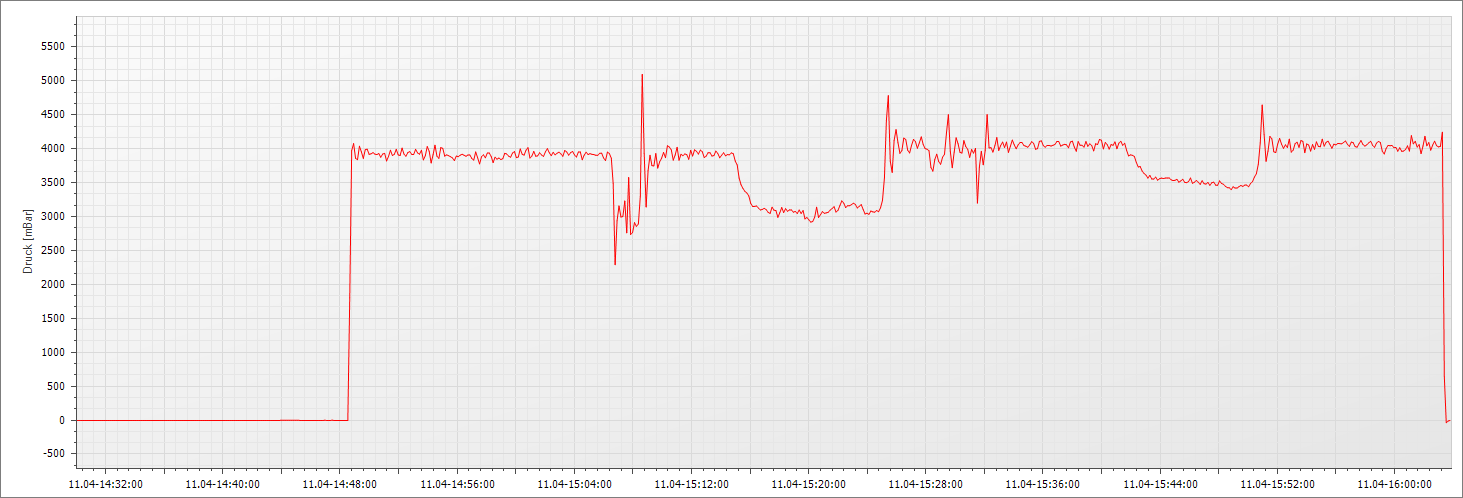

Nachfolgend kann die Messung grafisch und tabelarisch dargestellt werden.
Innerhalb der nebenstehenden Abbildung können beliebige Anmerkungen und Hilfslinien auf der Zeit und Druckachse eingeblendet werden.

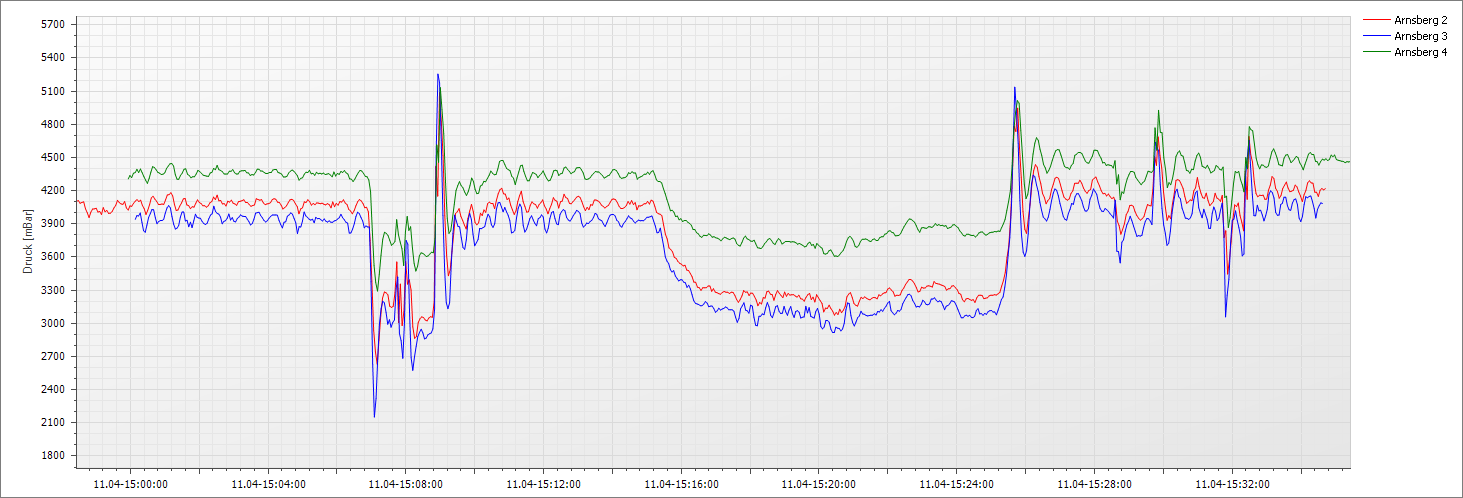

Zur gleichzeitigen Darstellung und Analyse von Messungen ist es möglich mehrere Messungen in einem Diagramm darzustellen.
Selbstverständlich können auch hier verschiedene Hilfslinien eingeblendet werden.







Druckbereiche

Zur optimal Anpassung an die jeweilige Aufgabe sind verschiedene Druckbereiche erhältlich:

  • 0 bis 100 millibar relativ
  • -1 bis 10 bar relativ
  • -1 bis 16 bar relativ
  • -1 bis 25 bar relativ
  • 1 bis 40 bar relativ

Weitere Druckbereiche als Sonderausführung auf Anfrage.

Genauigkeit

Jeder einzelne Druckdatenlogger wird in einem Klimaschrank aufwändig kalibriert. Mit Ausnahme der 100 mbar Drucklogger, besitzen alle Geräte eine Genauigkeit von 0,1% SKE über den gesamten Temperaturbereich.

Bei einem 25 bar Messgerät  bedeutet dies, dass die maximale Ungenauigkeit ±25 mbar beträgt. Wesentlich ist, dass dies nicht nur bei Raumtemperatur gilt, sondern über den gesamten Temperaturbereich.
